Je vais vous expliquer dans ce tutorial comment construire une Docking Station, pour un prix relativement faible (2€)

Le matériel

• De la colle.
• Un boitier du genre PS2, PC, DVD, GC. Enfin quelque chose de pas trop grand mais assez pour la PSP.
• Ruban adhésif.
• Un connecteur femelle de 3,5 mm
• 2 connecteurs (pins) trouvable sur une vieille carte mère
• Une éponge synthètique
• Un cable USB
• Un mini cable USB
• Une rallonge audio OU une prise femelle et mâle
• Du fil
• 15 minutes de ta vie, de la patience et de la persévérance.
• Un coca si vous avez soif.

La construction

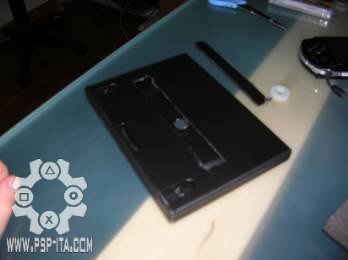

La première chose à faire, percer un trou rectangulaire de 15,5 cm sur 3 cm. Ne jettez pas ce bout que vous venez de couper, il peut être utile. Vous devriez déja avoir quelque chose comme ça :

Videz ensuite un peu ce qui ce trouve dans votre boitier. Avec le boût de métal que vous avez coupé (ou un autre), séparé le en 2 parties égales et pliez les en L comme sur la photo :

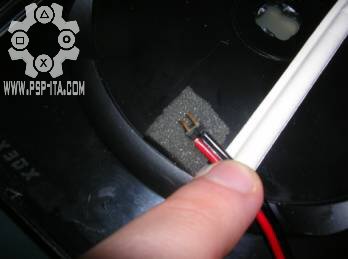

Attachez ensuite c'est 2 parties à chaque extrémité du trou avec de la colle. Il est conseiller de mettre aussi un peu de scotch noir pour être sur que ca tienne. Nettoyez tous ca avec l'éponge. Faites ensuite un trou où passera votre connecteur femelle, crée aussi une sorte de connecteur élastique avec les Pins et un petit bout d'éponge comme sur la photo :

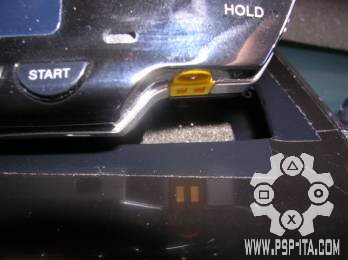

Trouvez ensuite la bonne position pour votre PSP avec les Pins, et coller le bout d'éponge avec les Pins à cet endroit. Connecter ensuite la prise femelle avec les Pins afin que votre PSP soit alimenter.

Voila !

Pour avoir la version 0.4 de la station d'accueil, suivez les instructions suivantes:

• Intégration alimentation USB

Couper le cable USB près du connecteur D. Extrère les 4 fil et la masse. Couper le mini USB près du connecteur PC. Faites ensuite un trou de 3mm derrière la PSP et faites passer le mini USB dedans jusqu'a 7cm. Couper alors le mini USB. Les fil blanc et vert doivent être raccordés entre eux (mini usb > USB). Les fil rouges (+) et noir (-) sur le Pins élastique.

• Sortie audio

Coller le câble stéréo à la surface de votre boitier. Coller alors la femelle à l'arrière de la Docking Station. Maitenant quand vous posserez votre PSP, vous aurez une sortie audio pour brancher sur un subwoofer ou autres.

• Position plus stable

Elargir le trou de 0,5cm et coller un bout d'éponge de 3mm au fond.

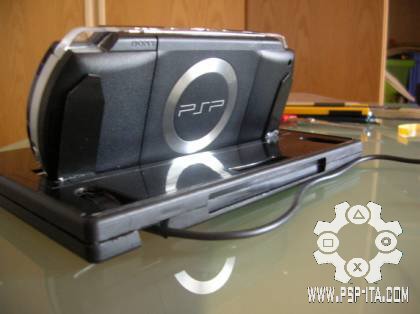

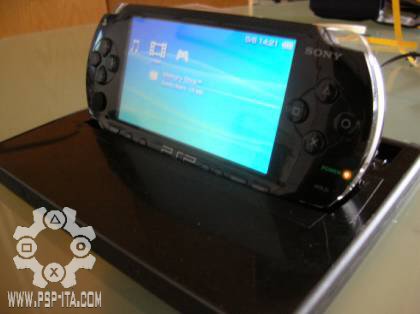

Le résultat

Tutorial de Zero-One. Traduit par Zanmi pour mobiles.gx-mod.com. Remerciement à www.psp-ita.com pour nous avoir gentillement laisser profiter de leur tutorial.
