XBOX360 BRICOLAGE INSTALLER DEUX VENTILOS LEDS 60 MN

Options

[modifier] Matériel nécessaire

• Une 360 ouverte (pour démonter la console, vous pouvez suivre ce tuto)
• Une 360 avec les ventilateurs retirès
• 2 ventilateurs 60 mm
• des tournevis
• outils pour couper et attacher les fils
• dremel ou quelque chose de coupant pour couper les côtés de ventilos

[modifier] Les étapes

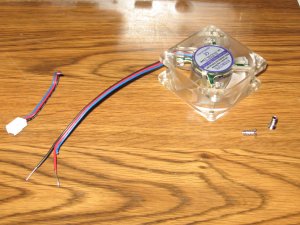

• Commencez par prendre le nouveau ventilateur et couper le connecteur. Couper un peu plus le cable bleu (juste pour le virer du chemin) et attacher ensemble la fin des cables noires et rouges.

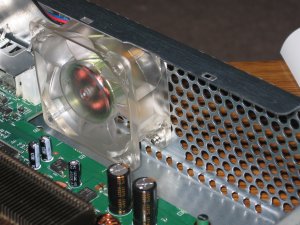

• Mettez le ventilateur en place , il se place à droite dans le petit emplacement. Le bas avec les 2 vis, se place parfaitement, ce qui est bon car le haut ne se passe pas aussi bien. Cela se mettra en place seulement avec 2 vis, donc ce n'est pas un problème.

• Répétez le processus avec le second ventilateur, en préparant les fils et vissés le dans l'emplacement à côté du premier.

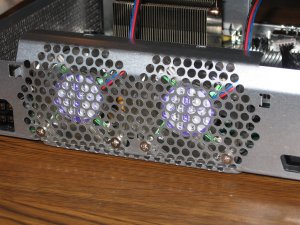

• Voila à quoi cela doit ressemble de l'extérieur de la carcasse, vous pouvez voir comment le bas des ventilateurs avec les trous se calent avec la carcasse

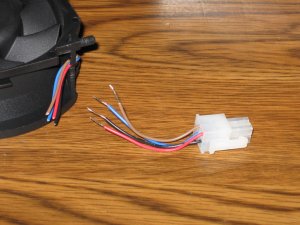

• Maintenant prenez le ventilateur de stock et couper le module de connexion, retirez un peu de la gaine des fils pour avoir assez pour les réattacher avec les autres fils, attachez les 4 fils ensembles.

• Pour connecter les fils des ventilateurs à Led au connecteur du stock ventilo, nouer les fils entre eux. je me réfère au ventilateur de gauche comme on le voit sur mes images, c'est celui qui est le plus proche du connecteur de la carte mère.

Fil rouge du ventilo gauche -> connecteur ventilo stock rouge
Fil noire du ventilo gauche-> connecteur ventilo stock noir
Fil rouge du ventilo droite-> connecteur ventilo stock marron
Fil noire du ventilo droite -> connecteur ventilo stock bleu

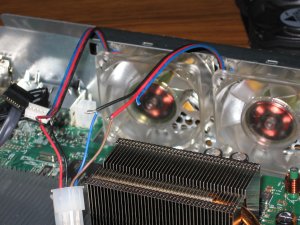

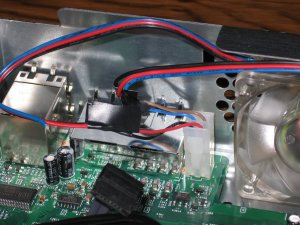

• Une fois que les fils sont noués ensemble, protégez les fils avec du scotch d'électricien ou de la gaine thermo, maintenant brancher les ventilateurs à la carte mère

[modifier] Optionnel : Installation 12 V

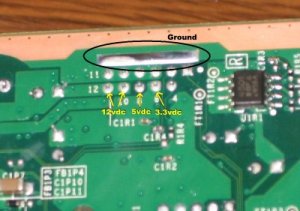

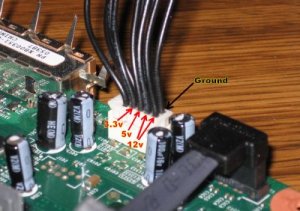

• Quand vous connectez vos nouveau ventilateurs à votre connecteur ventilo stock, cela permets à la 360 de controler la vitesse des ventilateurs sur les besoins courants, Cela garde un niveau sonore acceptable , mais la pluparts des ventilateurs ne brassent pas autant d'air que les ventilateurs d'origine.Si votre 360 a des pics de températures, ou alors si vous voulez juste que ça se refroidisse mieux, vous devez connecter les ventilateurs directement au 12v .Connectez les fils rouges au 12v and les fils noirs à la terre. vous avez l'accés au 12v et à la terre en connectant sur le connecteur du lecteur DVD, ou en soudant sur les points en dessous de la carte mère.

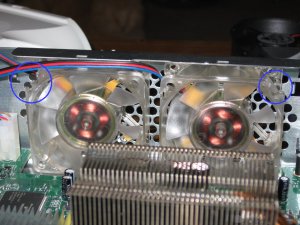

• Vos ventilateurs sont maintenant installés. le seul problème est que les ventilateurs seront dans le chemin quand vous remettrez le conduit d'air. les coins supérieurs ont besoin d'être coupés pour résoudre ce problème. je n'ais pas eu de problèmes pour couper ces coins même vissé à la carcasse .Vous voudrez surement retirer ces coins avec une dremel ou tout autre outil avant de visser ces ventilateurs à la carcasse. vous pouvez voir que j'ai juste retirer un petit peu sur chaque coin à l'extérieur:

• Note: Si vous installez des ventilateurs en métal, vous aurez aussi à hacker le conduit d'air ou de couper les coins des ventilateurs !

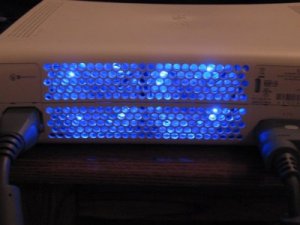

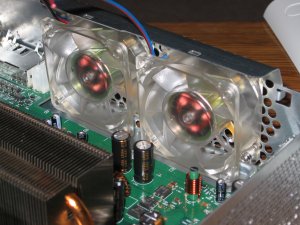

Les ventilateurs sont maintenant complétement installés, vous pouvez installer le conduit d'air, et remontre votre 360. voici quelques photos sur l'aperçu des ventilateurs quand ils marchent:
