Installation du Hack JTAG
Le hack Xbox 360 est entré dans une nouvelle ère depuis qu'il est désormais possible de lancer du code non signé et de lancer ses jeux directement depuis un disque dur (sans présence du jeu dans le lecteur). Cependant, la mise en œuvre des applications nécessaires au fonctionnement de ce hack, nécessite d'intervenir à la fois sur le matériel (JTAG) mais également sur la partie logiciel (NAND). Ce tutoriel reprend pas à pas les étapes à réaliser pour profiter de FreeBoot (permettant le lancement de code non signé).
- Une Xbox 360 avec un kernel 7371 maximum et fabriquée avant juin 2009 (depuis le bootloader a été modifié et empêche le hack JTAG même si vous avez un kernel inférieur à la mise à jour du 11 août). Pour identifier votre Kernel:
Tout kernel supérieur au 7371 vous fermera la porte de ce hack. Si vous souhaitez profiter du même "genre" de possibilité, regardez du coté du Reset Glitch Hack (Glitch / RGH) ici --> http://tutoriaux.gueux-forum.net/index.php/XBOX360_DUMP_FLASH_ET_CREATION_IMAGE_ECC Les consoles fabriquées après Juin 2009, ou du retour du SAV, ont eu leur bootloader de mis à jour. Pour savoir si votre Xbox, avec un firmware 7371, est compatible; voici un rappel des CB (bootloader) compatibles ou non :
Pour cela, plusieurs logiciels sont à votre disposition. Dans ce tuto, on utilisera "Nandpro 2.0" pour le Dump en ligne de commande (ou avec un .bat qui automatise le tout), et "Xellous Installer" (qui intégre Nandpro 2.0) pour flasher Xell/Xellous et obtenir la Clé CPU. Vous pouvez également choisir de prendre "JtagTool", qui est un prog tout-en-un. Si vous choisissez JTAGTOOL, remplacé Nandpro 3.0 (qui ne fonctionne pas avec les USB-Spi) par Nandpro 2.0.
Il existe 2 moyens de dumper une Nand: Cable LTP ou un USB-spi. Réalisez le montage suivant:
Une fois le montage effectué, on utilise Nandpro 2.0e pour dump, au minimum, 2 fois la nand:
Remplacer -r16 par -r64 si vous avez une Jasper avec mémoire interne. Pour connaitre la taille de votre Nand, déconnectez le Disque dur de la console, et rendez vous dans "paramètres système", puis "mémoire":
Une fois vos 2 dumps effectués, il faut les comparer: fc /b nand1.bin nand2.bin Si aucune différence n'est trouvée, vos dumps sont bon, sinon, faites en un 3eme.
Le montage JTAG diffère selon votre modèles de consoles, il suffit de regarder le connecteur d'alim sur la console:
Les diodes conseillées dont il est question sur tous les montages sont des 1N4148.
J2D2.1 --> diode 1N4148 --> J1F1.3
J2D2.1 --> diode 1N4148 --> DB1F1 /!\ Faites attention aux sens des diodes, le point noir de la diode à l'opposé des connexions J2D2 /!\

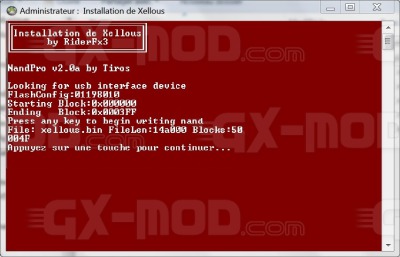

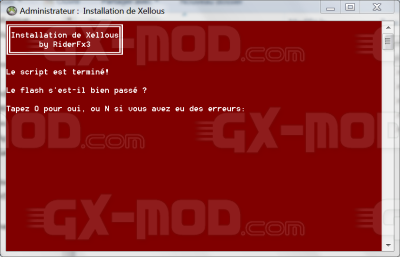

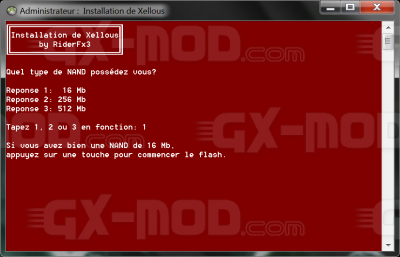

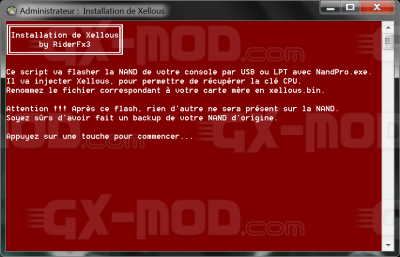

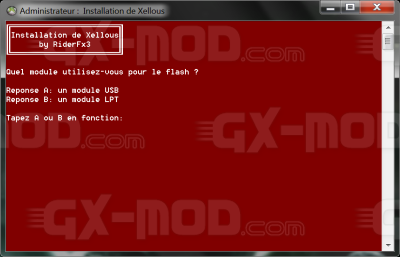

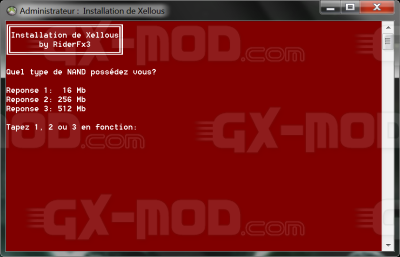

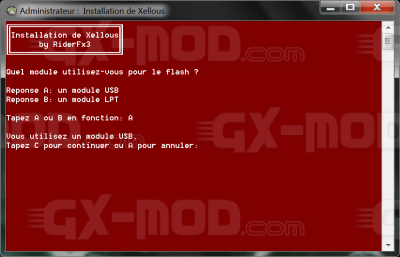

Maintenant, on doit modifier notre Nand d'origine afin de lancer Xell/Xellous, un mini Linux XBOX 360 qui nous permet de récupérer notre Clé CPU et Clé DVD. On utilise donc "Xellous Installer" de RiderFx3, qui est en français, et qui intègre "Nandpro 2.0" et les fichiers xell.bin pour chacune des versions de consoles. Il suffit de répondre correctement aux différentes questions:
Une fois le Xell/Xellous flashé sur votre console, il suffit de démarrer avec le bouton Eject afin de lancer ce mini Linux.
Si votre montage est correct, et que le flash de Xell/Xellous c'est fait sans problème, vous devriez obtenir ceci:
Pour la suite, rendez-vous ici -->
A Legueux pour le 1er tuto sur le JTAG.
|
