[modifier] Introduction

Ce tuto va vous expliquer point par point comment dumper par l'intermédiaire de Linux Gentoo les fichiers importants de votre console que sont la Nand, la clef CPU et le 1BL.

[modifier] Ce qu'il vous faut

• une xbox 360 de version de kernel 4532 ou 4548.
• un cable ethernet croisé
• un clavier et souris USB
• un PC avec windows
• le pack dumps1 comprenant : l'application gratuite winscp403.exe, les fichiers dump32 et dump32.c et diponible ici
• le pack tmbincdump comprenant les fichiers : tmbincdump-read2, tmbincdump-read3, tmbincdump-read2.c et tmbincdump-read3.c, disponible ici

[modifier] La mise en place physique

• Créez une connexion éthernet avec concole/PC
• Lancez LinuxGentoo sur votre console (console connectée à votre PC), pour se faire suivez ceci :

[modifier] a- Quel Cd live de Linux dois-je prendre ?

Téléchargez le Cd live adéquat en fonction de votre lecteur et gravez le sur un CD ou DVD :

• pour Hitachi : celui-ci
• pour Samsung : celui-là

Prenez soin de bien prendre le Cd live de Gentoo Beta 2 et non pas le Beta 1 sinon cela ne fonctionnera pas.

[modifier] b- Comment lancer le Cd live?

• Allumez votre console et inserez la copie de sauvegarde patchée de King Kong.
• Au menu du jeu, appuyez sur Start, le tiroir dvd s'ouvre et placez le Cd live.
• Quelques secondes après, Linux boote.
• Il faut faudra néanmoins un clavier et une souris en USB.

[modifier] La mise en place logiciel

Maintenant que tout est connecté, il faut préparer les bécanes pour l'échange de données. Sachant que tous ce que vous écrivez de votre PC vers votre console sera automatiquement effacé à la future extinction de la console.

• Sur votre console, allez en Applications->Accessories->Terminal

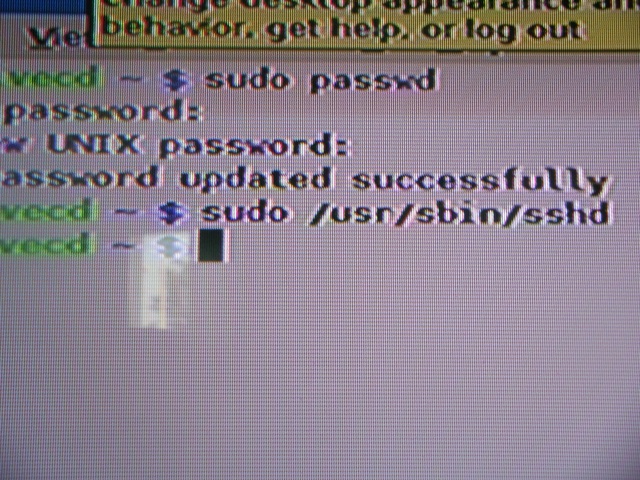

• Une fenêtre s'est ouverte, en vert ce que vous devez avoir taper et en bleu ce que la fenetre affiche :

Note : le clavier est reconnu est QWERTY et non pas en AZERTY, pour écrire passwd faites pqsszd et pour écrire mylongpwd il faut taper les touches ,ylongpzd Gentoo est alors en attente de connexion avec le PC

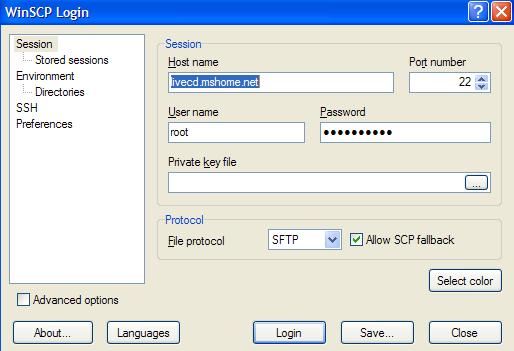

• Sur le PC, lancez WinSCP, remplissez les fenêtres comme ci-dessous et mettez mylongpwd en Password puis faites Login :

On vous demande alors le password, tapes 2 fois : mylongpwd, on vous demande alors de changer de password, tapez 2 fois : mysecondpwd.

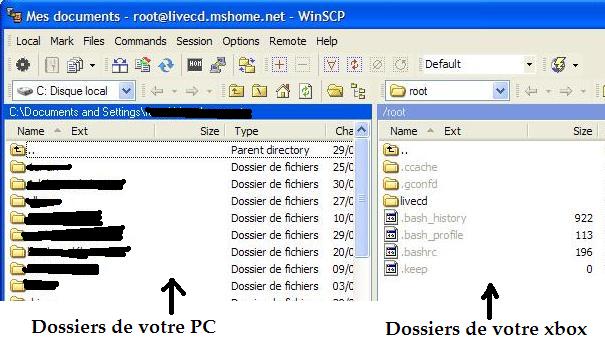

Maintenant la connexion entre PC et xbox360 doit être ouverte et la fenêtre ci-dessous à du s'ouvrir, avec à gauche l'environnement PC et à droite l'environnement console :

[modifier] Les dumps

Maintenant nous allons dumper la nand, la clef CPU et le fichier 1BL tout d'abord dans la RAM de la console puis sur un dossier de son PC.

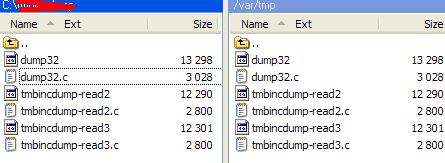

• Faites un copier-coller des fichiers dump32 , dump32.c, tmbincdump-read2, tmbincdump-read3, tmbincdump-read2.c et tmbincdump-read3.c de votre PC vers l'emplacement de votre console /var/tmp :

[modifier] a- Dumps de Fuses.txt et 1BL.bin

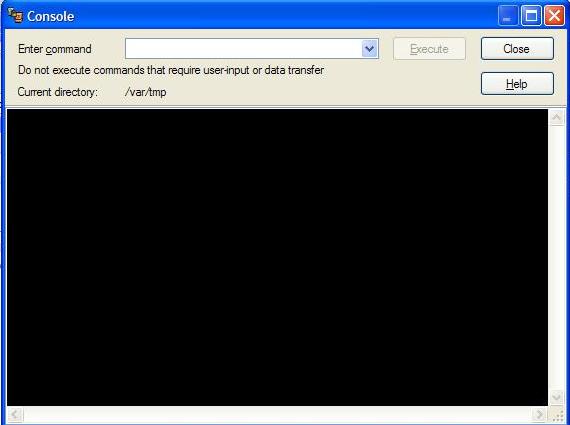

• sur WinSCP, faites ctrl T, une fenêtre noire s'ouvre en plus :

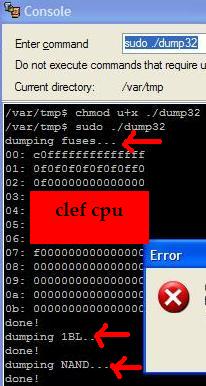

• en Enter command tapez chmod u+x ./dump32 puis Execute, tapez ensuite sudo ./dump32 puis Execute. Un message d'erreur apparait, négligez le. Les dumps Fuses comprenant la clef cpu et celui du 1BL et celui de la NAND s'effectuent alors et s'enregistrent en /var/tmp :

• faites un copier-coller les fichiers Fuses.txt et 1BL fraichement dumpés en /var/tmp sur un dossier de votre PC. Effacez le fichier NAND.bin car il est corrompu.

Voilà ce que vous devriez avoir une fois les dumps et tranferts réalisés : (image manquante)

[modifier] b- Dumps de la NAND.bin

La dump de la Nand va se faire en deux étapes, la première par le code tmbincdump-read2 et la seconde par le code tmbincdump-read3 :

• sur WinSCP, faites ctrl T, une fenêtre noire s'ouvre en plus :

• en Enter command tapez chmod u+x ./tmbincdump-read2 puis Execute, tapez ensuite sudo ./tmbincdump-read2 puis Execute.
• refaites en Enter command tapez chmod u+x ./tmbincdump-read3 puis Execute, tapez ensuite sudo ./tmbincdump-read3 puis Execute. Mainenant vous avez un fichier nommé tmbincdump.bin en /var/tmp, c'est la NAND.
• faites un copier-coller du fichier fraichement dumpé en /var/tmp sur un dossier de votre PC.

Voilà ce que vous devriez avoir une fois les dumps et transferts réalisés :

Maintenant, vous pouvez déconnecter votre console à votre PC et éteindre le xbox360.

[modifier] Descriptifs

• la clef CPU : comme vous avez du voir sur un des screenshoot, la clef CPU est contenu dans le fichier FUSES.TXT. Ouvrez ce fichier avec le Bloc-notes Windows, la clef se situe entre les lignes 3 et 6 inclues :

Gardez-la précieusement.

• le tmbincdump.bin (la NAND) : en l'ouvrant avec un éditeur hexadécimal, sa taille est de 17 301 504 octets et il devrait apparaitre ceci en premières lignes :

• le 1BL.bin : en l'ouvrant avec un éditeur hexadécimal, il devrait apparaitre ceci en premières lignes :
