Introduction

Ce tuto, comme son nom l’indique, a pour but d’aider à remplacer votre disque dur pour un disque de plus grande capacité et ceci sans puce. Pourquoi utiliser xboxhdm plutôt qu’une autre méthode me direz vous ? Tout simplement parce qu’avec xboxhdm vous n’aurez pas besoin de delocker votre disque dur d’origine ni de réaliser un hotswap. Vous posséderez ainsi un disque dur toujours fonctionnel ou vous pourrez utiliser votre disque d’origine pour aller sur le live par exemple (bien sur si celui-ci ne comporte que des partitions "originales").

[ Mise à jour: Ce tuto a été réalisé pour un exploit de base (Uxe, UDE ou Audio). Je vous indiquerai au fur et à mesure les adaptations pour un exploit Ndure.

Dans tous les cas, si vous désirez continuer de jouer sur le Live et que votre DD d'origine a déjà été utilisé sur votre compte (que ce soit avec votre console d'origine ou après une modification avec un exploit Ndure ou Audio), le nouveau disque dur ne pourra pas y accéder et votre console risque d'être banni si vous essayez. Par contre, vous pourrez toujours le faire avec votre disque d'origine. ]

Prérequis

AVERTISSEMENT :

Un disque dur c’est fragile ! Assurez vous de ne pas toucher au circuit imprimé du disque dur et de vous être débarrassé de votre électricité statique en touchant un objet métallique avant toute manipulation.

MISE EN GARDE :

Avant toute chose, les modifications software ou hardware ne sont pas sans risques. Je ne saurai être tenu pour responsable d’éventuels dégâts occasionné sur votre xbox. Cette technique est simple et comporte peu de risque pour peu que vous preniez votre temps et fassiez attention. Assurez vous d’avoir sauvegardé eeprom et partitions de votre disque d’origine, ceci est toujours utile ;o)

Vous aurez besoin pour l’installation de ce nouveau disque de :

• Un nouveau disque (et oui !) qu’il est possible de locker. Certaines listes de DD lockables circulent sur le net dont notamment celle-ci.

• Une sauvegarde de l’eeprom.bin de votre xbox, vous pouvez récupérer votre eeprom via un save exploit (007,splinter cell, mechassault) et evox, par l’intermédiaire d’evox ou de config magic si ces logiciels sont déjà installés sur votre disque dur actuel.

• Du tuto réalisé par Adoubeur sur l’ultimate dash exploit qui vous renseigne sur les manipulations à effectuer pour réaliser un exploit.

• [ Mise à jour: Du tuto réalisé par jp33 sur l'exploit Ndure qui vous renseigne sur les manipulations à effectuer pour implanter cet exploit. ]

• Une sauvegarde des partitions C et E d’un disque dur xbox. Le votre de préférence en ayant pris soin de sauvegarder ces partitions par FTP. Des partitions C et E d’archives circulant sur le net en ayant pris soin de vérifier auparavant si le dash fourni dans ces archives est compatible avec votre kernel. [ Mise à jour: Dans le cas d'un exploit Ndure, vous devez récupérer votre propre partition C (la réelle, pas la virtuelle, sinon votre DD démarrera sur un Ms dash avec une console non modifiée. Pour cela, il faut la récupérer en ayant charger d'abord la save 007 ou avoir lancer xcalibur) et votre propre partition E. Une solution alternative est d'utiliser le contenu des dossiers C et E d'Xcalibur qui ont l'avantage d'être universels et de s'adapter à toute les consoles au prix d'une installation un tout petit peu plus lourde. ]

• La dernière version de la microdistribution xboxhdm créée par ldots, disponible ici dans sa version 1.9 [ Mise à jour: Une version partiellement francisée (mais fonctionnant de la même manière) est également présente sur Xcalibur). ]

• Une tour PC équipée d’un lecteur de cd-rom (très difficile à trouver de nos jours).

Creer son CD bootable

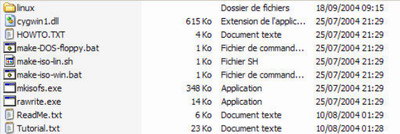

1) Dézippez xboxhdm_vx.x.zip. Vous devriez trouver plusieurs fichiers dont le dossier linux.

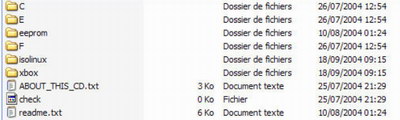

2) A l'intérieur de celui-ci, vous trouverez les dossiers C et E. Placez-y les différents fichiers qui composent les partitions C et E que vous aurez récupérées via FTP. Prenez soin de placer votre fichier eeprom.bin dans le dossier eeprom ( attention veillez bien à ce que votre fichier se nomme eeprom.bin, respectez les minuscules). Vous pouvez également compléter le dossier de la partition F si vous créez un disque dur de grande capacité.

Vous devez au minimum placer ceci dans le dossier C du répertoire linux: [ Mise à jour: le dossier xboxdashdata1012A700 peut porter un nom différent comme xboxdashdata.185ead00 par exemple pour un MS Dash 5960. ]

3) Pour créer l’image a graver du cd

Sous Windows :

Ouvrez une invite de commande, placez vous dans le répertoire de xboxhdm et tapez :

> make-iso-win.bat

Sous Linux

placez vous dans le répertoire de xboxhdm et exécutez :

> make-iso-lin.sh

Et voila...

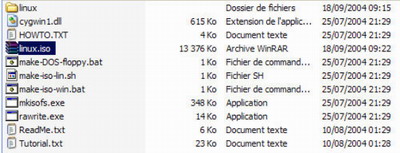

Une image linux.iso que vous allez pouvoir graver, va ainsi être créée.

La création du nouveau disque

1) Assurez vous que votre ordinateur boote bien en premier lieu sur votre lecteur de cd-rom. Insérez le cd-rom de xboxhdm.

2) Eteignez votre ordinateur en laissant le cd-rom dans le lecteur et débranchez toutes sources de courant. Débranchez tout autre disque dur et ne laissez branchés que votre lecteur de cd-rom et votre lecteur de disquette.

3) Vérifiez que votre nouveau disque dur est configuré en maître et placez le sur la nappe primaire.

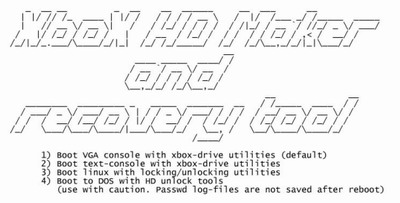

4) Rebranchez votre ordinateur et allumez le, si tout se passe bien vous devriez arriver à l’écran suivant :

5) Choisissez l’option n°1 puis à l’invit de commande tapez xboxhd puis appuyez sur entrée. Vous arriverez ainsi à cet écran :

6) Choisissez l’option 1 (créer un disque dur xbox à partir d’un disque vierge). A partir de cet instant, xboxhd va vous poser une série de questions. Si vous avez correctement suivi le tuto, il suffira de répondre yes à chacune d’entre elles ;o) . Dans un premier temps, xboxhd va créer la table des partitions, puis formater ces partitions. Il va alors placer les fichiers des dossiers C, E et F (facultatif) présents sur le cd dans les partitions nouvellement crées.

7) Une fois ceci terminé, xboxhd revient à l’écran d’accueil. Choisissez l’option 8 (Quit) et éteignez l’ordinateur.

8) Ne touchez à rien et rebootez.

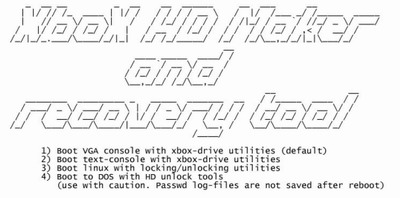

9) A cet écran :

choisissez l’option n°3

10) A l’invite de commande root@Xbox-HDM:/1 tapez lockhd puis à l’invit root@Xbox-HDM:/2 tapez lockhd –a. L’utilitaire cherchera le fichier eeprom.bin sur votre cd (dans le dossier xboxhmd/linux/eeprom). Si il ne le trouve pas vous pouvez utiliser une disquette contenant eeprom.bin ou renseigner le répertoire manuellement. Si l'eeprom.bin est fourni, l'outil lockera le disque à partir du code généré à l'aide de l'eeprom.

[ Mise à jour: juste avant le lock, une confirmation vous sera demandée. Attention, il faudra taper y et non yes pour que la commande soit prise en compte (comme demandé à l'écran). ]

ATTENTION ! Le cd-rom étant en lecture seule, il n’y aura pas de sauvegarde électronique du code de lock ! Alors munissez vous de votre plus beau stylo et d’une feuille de papier afin de noter le code de lock avant de confirmer ce dernier.

Le disque sera également locké avec un master password XBOXSCENE. Ce master password vous permettra de délocker le disque en cas de perte de votre eeprom ou du code de lock. Vous pourrez utiliser l’utilitaire DOS atapwd dans ce but.

ATTENTION : Ceci est une option de secours qui ne doit pas vous dispenser de noter le code de lock précédent.

Nota : Beaucoup de bios PC permettent un Freeze Lock sur des disques non lockés au démarrage. Le freeze lock empêche de locker un disque. Pour beaucoup de bios ceci peut être évité en empêchant la détection hardware au démarrage sur la nappe ou se trouve le DD.

N'oubliez pas de reconfigurer le bios après ;o)

Nota :Si votre bios ne permet de désactiver cette option vous pouvez essayer de retirer le câble IDE du DD avant de démarrer votre PC et rebrancher le câble lorsque le menu d'xboxhdm apparaît.

11) Une fois votre disque dur locké, vous pouvez quitter xboxhdm et éteindre votre ordinateur.

12) Retirez votre disque dur et placez le cavalier en cable select.

Un peu de bricolage

- Il s’agit dorénavant d’ouvrir votre xbox afin de remplacer votre disque dur.

1) Débranchez votre console ainsi que tous les cables (video, manettes)

2) 6 vis doivent être retirées afin d’ouvrir votre console. 4 sous les patins anti-dérapants 2 sous les autocollants (cf photo).

Pour retirer les autocollants proprement et bénéficier d’un éventuel SAV, la technique du sèche cheveux a plus ou moins de réussite. Il faut être très patient pour décoller proprement les étiquettes et dans 90% des cas vous les arracherez et perdrez votre garantie. Vous faites donc cette opération en connaissance de cause.

Utilisez un tournevis de type TORX (20) afin de retirer ces 6 vis.

Si vous avez un tournevis plat qui s'encoche bien ca peut aussi marcher ;)

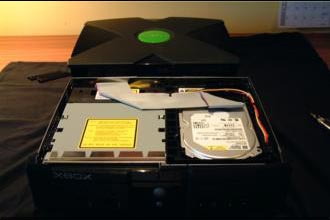

3) Enlevez le capot de votre xbox

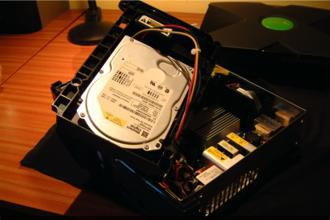

4) Débranchez la nappe et l’alimentation du disque dur

Pour plus de facilité, vous pouvez retirer le support du disque.(tournevis TORX 10)

Mais avec un tournevis plat ca marche aussi la encore.

6) Vous devez dorénavant retirer 4 vis afin de retirer le disque dur de son support.

7) Remplacez votre disque dur d’origine par le disque récemment créé et suivez les étapes dans l’ordre inverse pour remonter votre xbox.

8) Rebranchez la xbox, allumez là….

Vous venez d’installer un nouveau disque dur, félicitations !!!

Tatsui

Nota : si vous ne désirez pas utiliser votre disque dur d’origine comme disque de secours ou disque pour le live mais plutôt l’utiliser dans votre PC, vous devrez au préalable avoir délocké ce disque soit dans votre xbox via config magic, soit via votre pc et la clé du disque (ou votre eeprom) à l’aide d’xboxhdm ou d’utilitaires DOS, reportez vous aux tutos correspondants.
