[modifier] ATTENTION

A UTILISER A VOS RISQUES ET PÉRILS!! NOUS NE POURRONS ÊTRE PORTES RESPONSABLES DES PROBLÈMES QUE VOUS POURRIEZ RENCONTRER SUITE AU FLASHAGE DU BIOS DE VOTRE CONSOLE.

[modifier] Pré-Requis

- Une XBox équipée d'un modchip

- EvolutionX installé sur le disque dur de la console

- Savoir souder un minimum

[modifier] Étape n°1

Pour permettre le flashage du BIOS de la console, il va d'abord falloir réaliser quelques petits points de soudure, mais rien de compliqué. Il va falloir chercher les points qui se trouvent sur l'image présente ci-dessous:

Xbox v1.0 et v1.1

user posted image

Xbox v1.2 et supérieures

user posted image

Repérez les points indiqués par la flÚche rouge puis reliez-les en faisant un petit pont avec un peu d'étain.

user posted image

Faites de mĂȘme avec les points indiquĂ©s ci-dessous pour les V1.0 et V1.1 (inutile pour les autres):

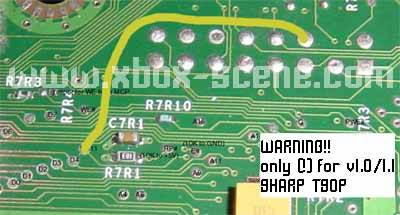

Si vous avez un TSOP SHARP (v1.0 ou v1.1) vous devrez relier Ă  l'aide d'un fil les 2 points ci-dessous :

user posted image


[modifier] Étape n°2

ATTENTION: pour pouvoir flasher le BIOS de votre console, votre modchip doit impĂ©rativement ĂȘtre dĂ©sactivĂ©.

Les fils à débrancher sont:

Pour une Xtender, fils 10 & 19

Pour une Enigmah, fils 15 & 21

Pour une homemade, le fil 32

Pour les puces dites de 3Úme génération (Easychip, Executer ...etc) désactivez la puce ou retirer le D0 (interrupteur préconisé)

Vous pouvez aussi installer un interrupteur sur les fils.

Nous somme maintenant prĂȘt pour flasher le BIOS de la console.

ATTENTION: il vous faudra dĂ©brancher le modchip seulement aprĂšs avoir lancĂ© le dashboard EvolutionX !!! La manip' s'effectuera donc Ă  chaud si vous n'avez pas d'interrupteur !


[modifier] Etape n°3

La Xbox contient plusieurs chips de BIOS diffĂ©rents: ST, Hyundai, Hinyx. Passons les 3 cas en revue :

- Pour les chips ST

Créez un dossier "c:\roms" sur le disque dur de la XBox et mettez-y le BIOS 2.2 d'EvoX ou une version supérieure à l'intérieur (vous pourrez trouver ces différents BIOS sur notre site). Lancez la console pour démarrez EvolutionX, allez dans "System Utility" puis dans "Flash BIOS"

Il faut maintenant dĂ©sactiver le modchip !! ...

A l'aide de FlashFXP, allez dans "c:\roms", et lancez en RAW Command la commande suivante: "flashbios nomduBIOS.bin". Vous devriez Ă  prĂ©sent voir apparaĂźtre la barre de progression du chargement du BIOS. Une fois fini, rebootez la console. Si vous arrivez sur le dashboard EvolutionX, tout s'est bien passĂ© ! N'hĂ©sitez pas Ă  tester un backup pour vous en assurer. A partir de maintenant, votre puce ne vous sera plus utile; vous pouvez la retirer de votre XBox.

- Pour les chips Hyundai/Hinyx

ATTENTION: cette partie n'a pas été testée; il faudra vous débrouiller pour trouver les log adéquats.

Si vous avez ce type de chip, vous aurez besoin d' une version modifiée de "Dysfunctions Flasher". Vous pourrez trouver des versions pré-configurées pour ces chip avec le BIOS sur le Net.

AprÚs avoir gravé se log sur un CD, laissez votre modchip activé, "loadez" sur votre console Dysfunctions Flasher puis débranchez votre puce. Une fois le chargement terminé, votre BIOS est flashé.

Une fois fini, rebootez la console. Si vous arrivez sur le dashboard EvolutionX, tout s'est bien passĂ© ! N'hĂ©sitez pas Ă  tester un backup pour vous en assurer. A partir de maintenant, votre puce ne vous sera plus utile; vous pouvez la retirer de votre XBox.
