L'équipe de Gx-Mod est heureuse de vous présenter le test de la puce Glitch360Key fournit par le site Glitch360Key.fr.

La puce permet d'exploiter une nouvelle faille, le reset glitch hack, qui donne la possibilité de lancer du code non signé sur l'ensemble des Xbox 360 Phat/Slim.
La puce utilisée lors de ce test propose un aspect visuel légèrement différent du produit final.

---

• Une console Xbox360 Phat(sauf Xenon) ou Slim.
• La puce Glitch360Key

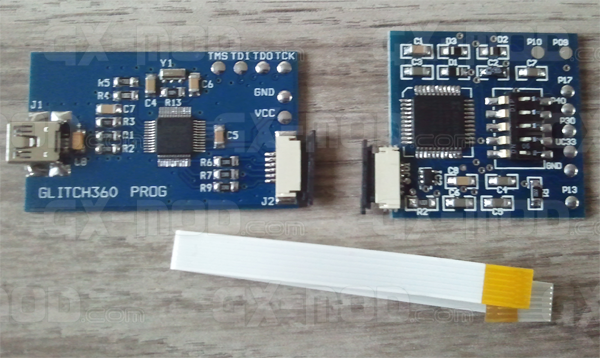

• Le Glitch360 Prog + Un câble usb->mini-usb + nappe sans soudure
• Ou un câble lpt ou usb jtag
• Le logiciel Glitch360Key_Updater
• Le logiciel ECCGlitchGenerator1.1 de BestPig
• Le logiciel Nandpro3.0

info: Pour ce test, nous utiliserons une xbox360 Phat avec carte mère Falcon et la programmation via Glitch360 Prog avec nappe sans soudure.

Note :Comme toute manipulation software de votre console, Gx-Mod ne pourra en aucun cas être tenu responsable des dommages qui pourraient être occasionnés.

La puce dispose d'un swith mode afin de passer facilement du mode programmation au mode Slim ou Phat:

Installez le logiciel Glitch360Key uptader. Placez le switch sur le mode programmation. Ensuite, branchez le Glitch360 Prog à votre pc et reliez la puce à ce dernier via la nappe fournie...

...et c'est reconnu sans soucis par windows.

Lancez le logiciel et sélectionnez votre type de console:

Ensuite sélectionnez votre type de carte mère:

Cliquez sur Flash / Uptade et patientez quelques instants:

Voila votre puce est prête.

---

Démontez votre console si ce n'est déjà fait,vous pouvez vous aider de ce tutoriel: Démonter une Xbox360 Phat

Ensuite, dumpez votre nand avec nandpro3.0. (vous pouvez suivre ce tutoriel ).

Une fois la nand en votre possession, lancez ECCGlitchGenerator1.1.
Décochez la case "auto détection de la carte mère".
Cochez la case "Other".
Cliquez sur "Créer fichier ECC".
Indiquez au logiciel votre nand.

Après quelques secondes, vous devriez obtenir ce message.

Maintenant, vous trouverez, dans le dossier ou se trouve votre nand, un fichier nommé "image_00000000.ecc".

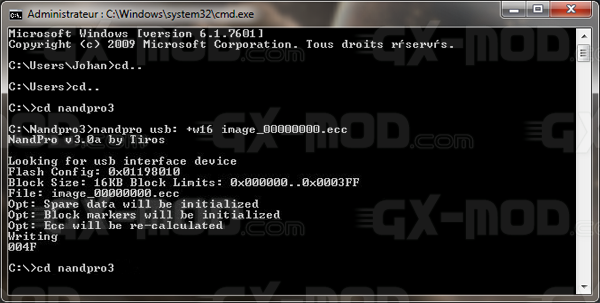

Revenez à nandpro et flasher votre nand avec ce fichier en utilisant la commande nandpro usb: +w16 image_00000000.ecc

Votre nand étant prête avec le hack glitch reset, vous pouvez passer à la pose de la puce.

---

Pour une console Phat, il y a 6 fils à souder comme montré sur ces photos(cliquez dessus pour agrandir):

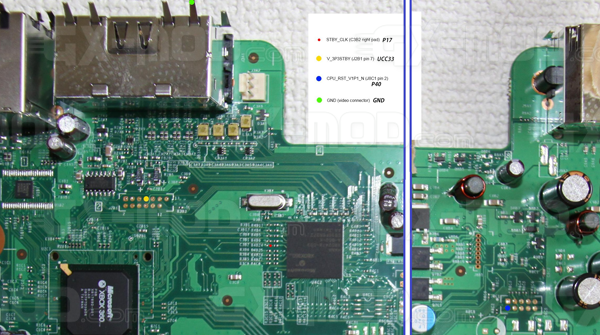

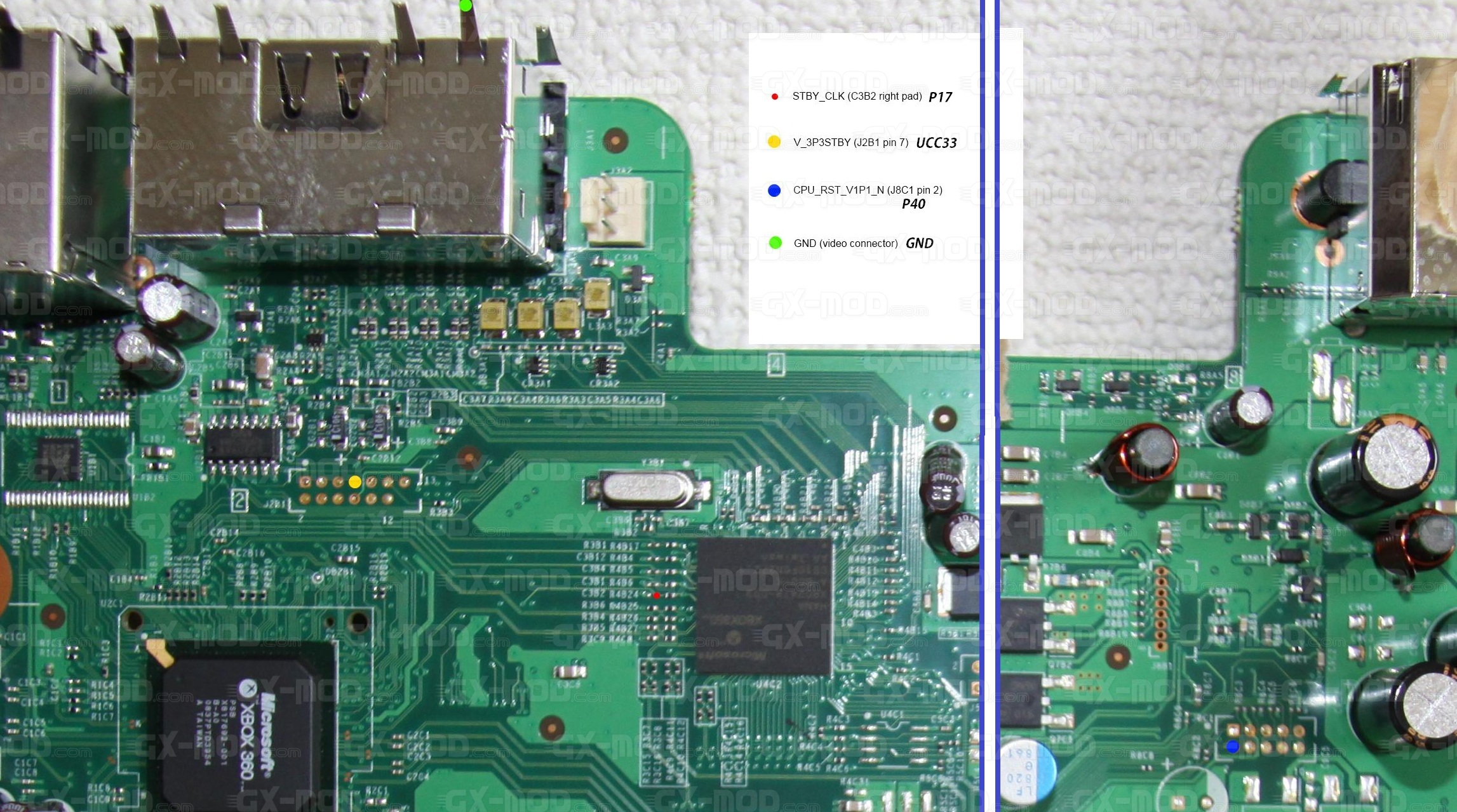

• 4 sur la face supérieure de la Xbox(coté radiateur):

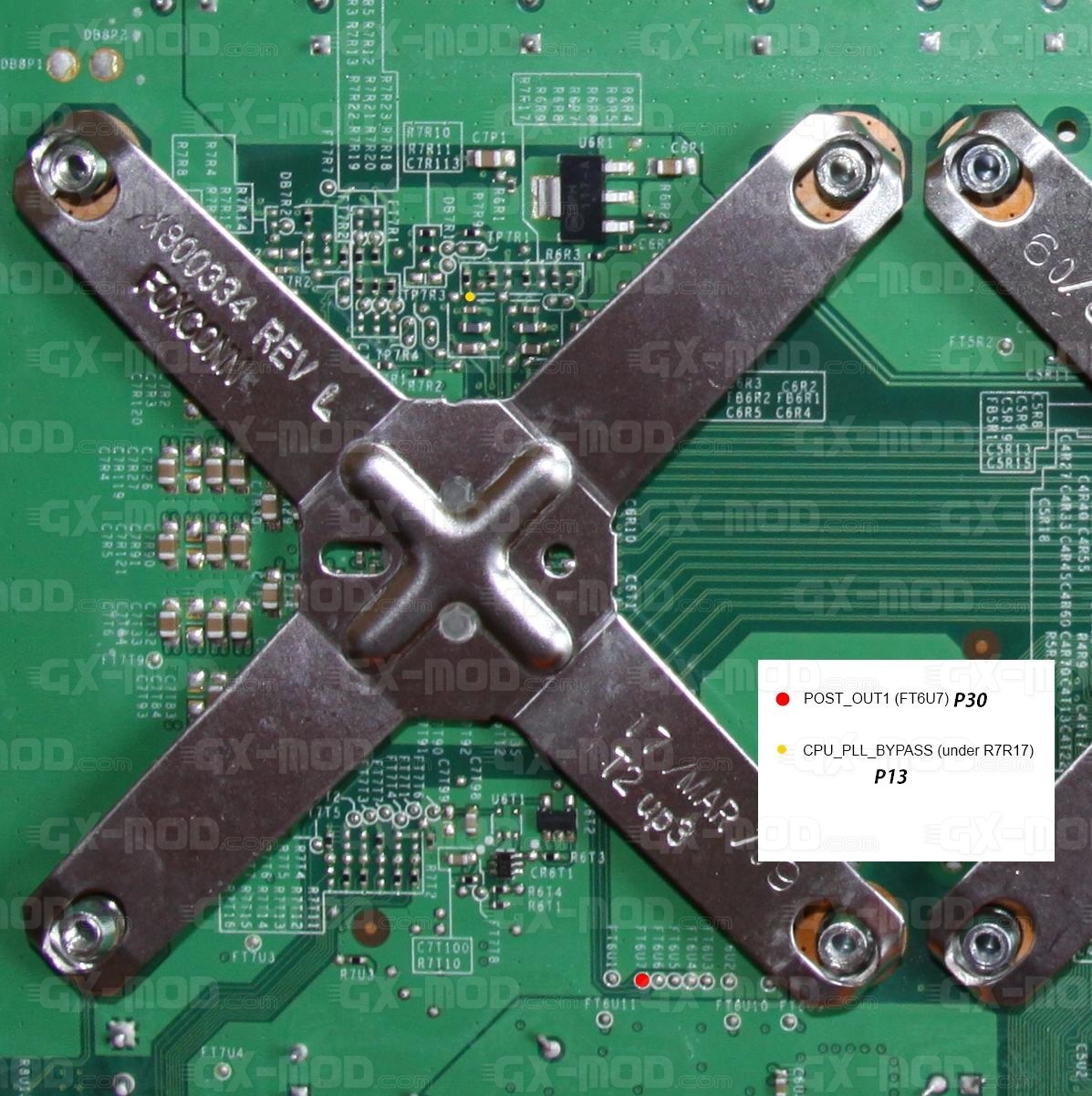

• 2 sur la face inférieure de la Xbox:

Que vous effectuiez le montage sur Slim ou Phat il est préférable de doubler le câblage GND et UCC33 ou d'utiliser du kinar plus gros, pour une meilleur alimentation; mais aussi de minimiser la longueur de vos fils car ceux-ci influent sur la rapidité du bot.

Avant la première soudure, n'oubliez pas de positionner les switchs en mode Phat.(ou Slim, voir ci-dessus)

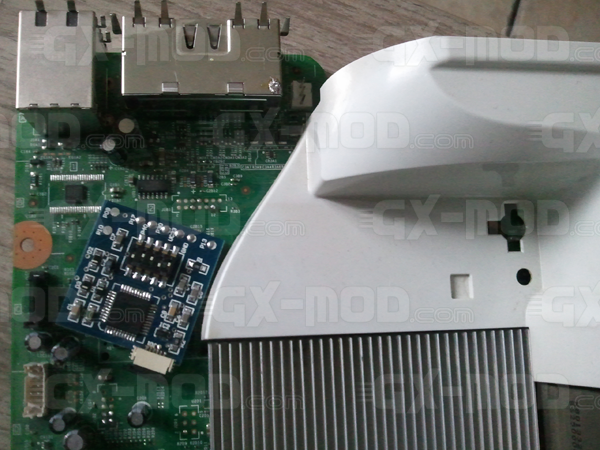

Pour l'emplacement de la puce, il n'y pas beaucoup de solution, vous pouvez la fixer avec du double face comme ceci:

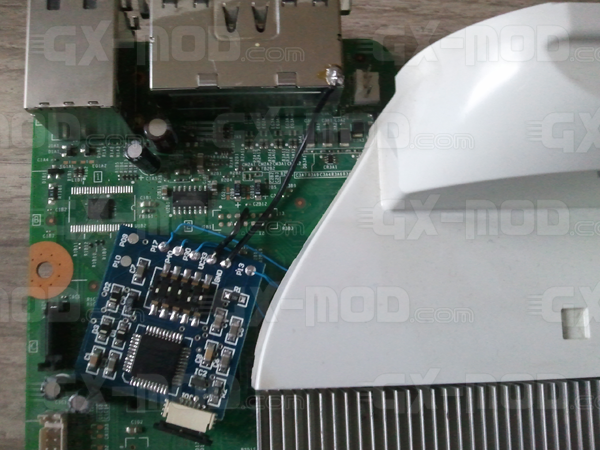

Et voila après une 20ène de minutes et quelques points de soudure, votre puce est soudée et en place:

Une fois la pose fini, vous obtenez le lancement du Xell sur votre console.

Boot Xell sur Falcon Glitch360Key par JKilvan

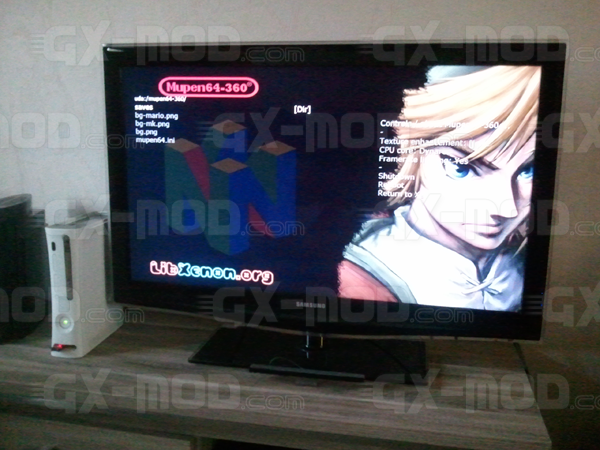

Et même le démarrage de l'émulateur mupen64, si vous le souhaitez:

---

• La finition de la puce et du programmateur est de bonne qualité.
• Le programmateur ne coute que 35€ comparé à un câble jtag usb(49€) et est compatible toutes puces.
• Le boot est très rapide, quasiment identique au boot normal de la console.
• La puce s'intègre parfaitement dans la console et ne nécessite aucune modification.
• Seul petit bémol que j'ai pu constater, les points de soudure pour le gnd et le 3.3v nécessite de rajouter un peu d'étain pour faire tenir le fil multi brin de 2mm utilisé lors de ce test.

---

Si vous rencontrez des difficultés ou si vous souhaitez apporter votre contribution sur ce tutoriel, merci de suivre ce lien:

---

---

Merci à BestPig pour son logiciel.
Merci à zackwarrior et seb117 du site Glitch360Key.fr et membres du forum gueux, pour nous avoir fourni les samples.

---

Test réalisé et retranscrit sur le wiki par JKilvan
